W nowoczesnych, wysokowydajnych instalacjach grzewczych tradycyjne filtry siatkowe okazują się niewystarczające do skutecznej ochrony elementów instalacji przed zanieczyszczeniami stałymi. W celu zapewnienia długotrwałej, bezawaryjnej pracy instalacji zaleca się zastosowanie separatorów zanieczyszczeń, które stanowią bardziej efektywną alternatywę dla klasycznych rozwiązań filtracyjnych. Separatory, wyposażone w elementy magnetyczne, umożliwiają skuteczne usuwanie zarówno cząstek ferromagnetycznych, jak i innych zanieczyszczeń stałych z medium roboczego w trakcie normalnej eksploatacji instalacji. Urządzenia te dostępne są w różnych wariantach konstrukcyjnych – od modeli wykonanych z mosiądzu z przyłączami gwintowanymi, przez wersje stalowe z powłoką epoksydową i przyłączami kołnierzowymi, po separatory z wytrzymałego technopolimeru. Zróżnicowane materiały i typy przyłączy umożliwiają optymalne dopasowanie separatora do wymagań konkretnej instalacji oraz warunków pracy.

Montaż separatora zanieczyszczeń - jakie są zalety?

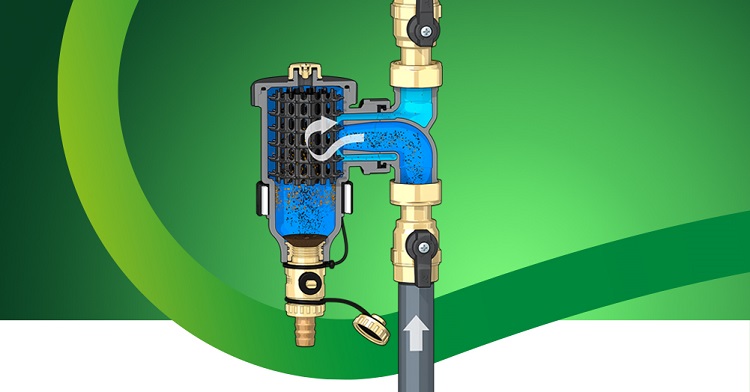

Zastosowanie urządzeń separujących zanieczyszczenia w instalacjach grzewczych i chłodniczych ma istotne znaczenie zarówno dla zapewnienia ciągłości i niezawodności pracy układu, jak i dla spełnienia wymagań gwarancyjnych określanych przez producentów urządzeń, takich jak kotły. Wdrożenie nowoczesnych, wielofunkcyjnych separatorów umożliwia skuteczne usuwanie zanieczyszczeń na każdym etapie eksploatacji instalacji. Drobne cząstki stałe – o średnicy rzędu setnych części milimetra – są eliminowane na drodze zjawiska inercyjnego, polegającego na kolizji cząsteczek z odpowiednio zaprojektowanymi wewnętrznymi strukturami separatora. Oddzielone zanieczyszczenia gromadzą się w komorze osadowej, skąd mogą być systematycznie usuwane w ramach standardowych czynności serwisowych. Większe frakcje zanieczyszczeń zatrzymywane są przez filtr siatkowy, który działa już od momentu pierwszego uruchomienia instalacji. Należy jednak pamiętać, że w miarę eksploatacji urządzenia filtracyjne mogą ulegać zanieczyszczeniu, co prowadzi do wzrostu oporów przepływu oraz strat ciśnienia. Z tego względu niezwykle istotne jest zapewnienie łatwego dostępu do elementów filtrujących w celu ich regularnej konserwacji, kontroli stanu technicznego lub szybkiego demontażu wkładu filtracyjnego.

Usuwanie zanieczyszczeń ferromagnetycznych

Separator zanieczyszczeń wyposażony w zintegrowany układ magnetyczny zapewnia wysoką skuteczność w wychwytywaniu oraz akumulacji cząstek ferromagnetycznych. Proces separacji realizowany jest poprzez silne pole magnetyczne generowane przez magnesy umieszczone w specjalnie zaprojektowanym pierścieniu zewnętrznym. Konstrukcja tego pierścienia umożliwia jego szybki demontaż, co pozwala na bezinwazyjne usuwanie zgromadzonych osadów bez konieczności przerywania pracy instalacji. Zewnętrzne umiejscowienie elementów magnetycznych eliminuje ich wpływ na charakterystykę hydrauliczną przepływu, gwarantując niezakłóconą pracę urządzenia.

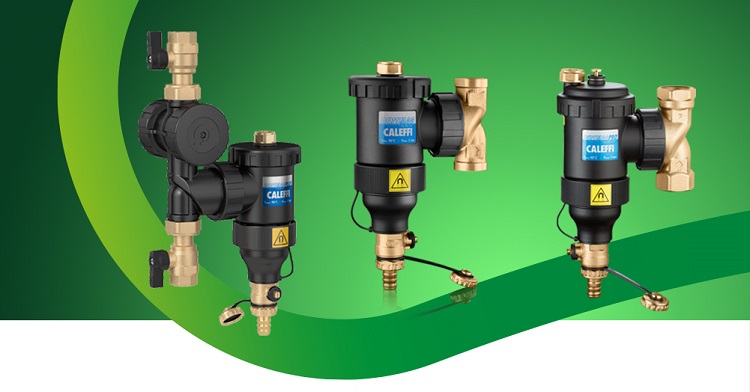

Rozwiązania Caleffi eliminujące zanieczyszczenia:

Separator zanieczyszczeń z magnesem Caleffi Dirtmag®

Magnetyczny separator zanieczyszczeń Caleffi DIRTMAG® pozwala na skuteczne oddzielanie cząstek stałych, takich jak piasek czy rdza, przy jednoczesnym generowaniu minimalnych strat ciśnienia. Dzięki zastosowaniu komory o dużej pojemności, zanieczyszczenia mogą być gromadzone przez dłuższy czas, co znacząco ogranicza potrzebę częstego czyszczenia. Co istotne, opróżnianie komory może odbywać się bez konieczności wyłączania instalacji z eksploatacji. Wersje wyposażone w magnes pozwalają dodatkowo na efektywne usuwanie cząstek ferromagnetycznych, zapewniając jeszcze wyższy poziom ochrony elementów instalacji. Dzięki kompozytowej konstrukcji separator może być bezpiecznie stosowany również w instalacjach chłodniczych i klimatyzacyjnych.

Separator zanieczyszczeń z podwójnym magnesem Caleffi DirtmagPro®

Głównym zadaniem separatora zanieczyszczeń DIRTMAGPRO® jest skuteczne oddzielanie cząstek stałych, takich jak piasek czy rdza, przy minimalnych stratach ciśnienia. Dzięki komorze o dużej pojemności, zanieczyszczenia mogą być gromadzone przez dłuższy czas, co znacząco ogranicza częstotliwość konserwacji. Co istotne, proces opróżniania komory może być przeprowadzany bez konieczności wyłączania instalacji z eksploatacji. Wysoka skuteczność usuwania cząstek ferromagnetycznych została osiągnięta dzięki zastosowaniu dwóch silnych elementów magnetycznych, które wychwytują nawet drobne opiłki metalu. Kompozytowa konstrukcja urządzenia sprawia, że separator może być z powodzeniem stosowany nie tylko w instalacjach grzewczych, ale również klimatyzacyjnych.

Urządzenie wielofunkcyjne z separatorem zanieczyszczeń i filtrem Caleffi DirtmagPlus®

Urządzenie wielofunkcyjne DIRTMAGPLUS® to zaawansowane rozwiązanie łączące w jednej obudowie dwa niezależne komponenty: separator zanieczyszczeń oraz filtr z wymiennymi wkładami. Takie połączenie gwarantuje kompleksową ochronę kotła oraz pozostałych elementów instalacji, zarówno w trakcie normalnej eksploatacji, jak i już podczas pierwszego uruchomienia instalacji. W pierwszym etapie cząstki zanieczyszczeń zatrzymywane są przez separator, który odprowadza je do komory o dużej pojemności – możliwej do opróżnienia bez konieczności wyłączania instalacji. Dodatkowo, dzięki zastosowaniu zewnętrznego, zdejmowanego pierścienia z magnesami, urządzenie skutecznie wyłapuje i zatrzymuje cząsteczki ferromagnetyczne. Wbudowany filtr z wymiennym wkładem zapewnia dokładniejszą separację drobin już od pierwszych chwil pracy instalacji.

Zalety technopolimeru jako materiału

Separator zanieczyszczeń wykonany z wysokiej klasy technopolimeru stanowi nowoczesne i trwałe rozwiązanie przeznaczone do zastosowań w instalacjach grzewczych i chłodniczych. Zastosowany materiał charakteryzuje się wysoką odpornością mechaniczną – zachowuje integralność strukturalną nawet przy znacznym obciążeniu, wykazuje dużą odporność na pękanie oraz bardzo niską chłonność wilgoci. Istotnym atutem technopolimeru jest również jego odporność na ścieranie powodowane przepływem medium oraz wysoka stabilność wymiarowa w warunkach zmiennych temperatur, co przekłada się na niezawodność eksploatacyjną w różnorodnych środowiskach pracy. Separator jest w pełni kompatybilny z roztworami glikolu oraz typowymi dodatkami chemicznymi stosowanymi w instalacjach grzewczych. Dzięki właściwemu ukształtowaniu kluczowych elementów konstrukcyjnych, narażonych na intensywne obciążenia, separatory zanieczyszczeń z technopolimeru oferują trwałość, funkcjonalność oraz wysoką odporność eksploatacyjną, stanowiąc efektywną alternatywę dla konwencjonalnych rozwiązań wykonanych z mosiądzu.

Funkcja separatora zanieczyszczeń w ochronie komponentów instalacji

Separator zanieczyszczeń odgrywa kluczową rolę w ochronie instalacji grzewczych, skutecznie usuwając z medium cząstki stałe, takie jak piasek, rdza, szlam czy opiłki metali. Zastosowanie elementu magnetycznego umożliwia efektywne wychwytywanie zanieczyszczeń ferromagnetycznych, które w przeciwnym razie mogłyby odkładać się na wewnętrznych powierzchniach przewodów, prowadząc do wzrostu oporów przepływu, obniżenia efektywności wymiany ciepła oraz intensyfikacji zużycia elementów ruchomych. Separator minimalizuje również ryzyko zatorów i awarii wynikających z akumulacji zanieczyszczeń w newralgicznych obszarach instalacji, co przekłada się na zwiększoną stabilność pracy, poprawę efektywności energetycznej oraz wzrost niezawodności całego układu. W rezultacie żywotność infrastruktury technicznej ulega istotnemu wydłużeniu. Urządzenie przystosowane jest do pracy z roztworami glikolu oraz dodatkami chemicznymi powszechnie stosowanymi w instalacjach grzewczych, a także do zmiennych warunków temperaturowych. Dzięki odpowiedniemu projektowi konstrukcyjnemu oraz zastosowaniu wytrzymałych technopolimerów w miejscach najbardziej narażonych na obciążenia mechaniczne i termiczne, separatory te stanowią trwałą, funkcjonalną i odporną na korozję alternatywę dla tradycyjnych rozwiązań wykonanych z mosiądzu.
