W konstrukcjach stalowych dobór przekroju profilu bezpośrednio wpływa na sztywność elementu, jego ugięcie oraz bezpieczeństwo pracy konstrukcji. Ceowniki stalowe stosuje się tam, gdzie potrzebny jest sztywny profil i łatwy montaż. Sprawdź, jak dobrać ceowniki do warunków konstrukcyjnych i uniknąć typowych błędów na etapie projektu i montażu.

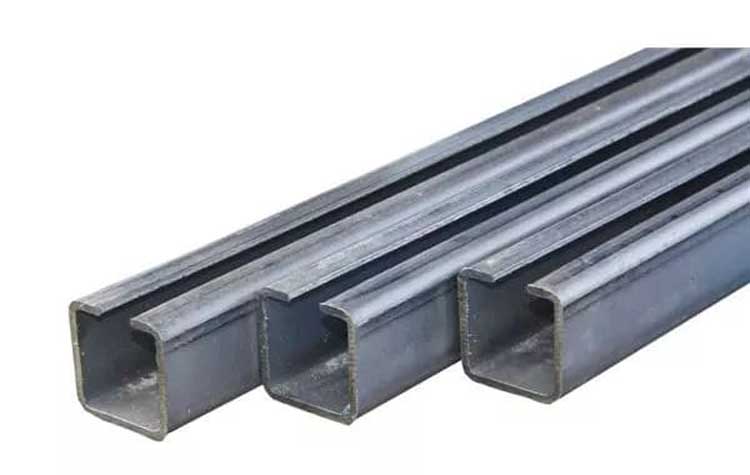

Gdzie w konstrukcjach stosuje się ceowniki stalowe?

W praktyce wykonawczej ceowniki pojawiają się przede wszystkim w elementach konstrukcyjnych, które pracują jako belki lub wsporniki. Dzięki otwartemu przekrojowi są łatwe w montażu i dobrze współpracują z innymi elementami stalowymi.

Najczęściej ceowniki stalowe wykorzystuje się w takich rozwiązaniach jak:

• podkonstrukcje stalowe instalacji i urządzeń
• ramy konstrukcji technologicznych
• wsporniki konstrukcyjne
• elementy wzmacniające konstrukcje stalowe
• konstrukcje pomocnicze w halach i magazynach

W takich zastosowaniach ceownik stalowy pracuje najczęściej na zginanie w jednej płaszczyźnie. Jeżeli element narażony jest na skręcanie lub złożone obciążenia przestrzenne, projektanci często wybierają profile zamknięte lub dwuteowniki.

Jak rozpiętość wpływa na pracę ceownika?

Największy wpływ na zachowanie profilu ma długość elementu między podporami. Wraz ze wzrostem rozpiętości rośnie ugięcie konstrukcji.

Można tu przyjąć ogólną zależność:



• większa rozpiętość → większa wysokość przekroju

• większe obciążenie → większa grubość środnika i półek



Przykładowa orientacyjna zależność dla konstrukcji pomocniczych:

wysokość ceownika	orientacyjna rozpiętość
80 mm	ok. 600-700 mm
100 mm	ok. 800-1000 mm
140 mm	ok. 1200-1600 mm

Oczywiście w projektach konstrukcyjnych dokładne wartości wynikają z obliczeń statycznych. Projektant sprawdza również dopuszczalne ugięcia, które w wielu konstrukcjach przyjmuje się na poziomie około L/200–L/300.

Ceowniki walcowane na gorąco – najczęściej stosowany typ profilu

W konstrukcjach stalowych najczęściej stosuje się ceowniki walcowane na gorąco typu UPN. Profile te powstają w procesie walcowania stali w wysokiej temperaturze, dzięki czemu mają jednorodną strukturę materiału i dużą wytrzymałość.

Cechy charakterystyczne ceowników UPN:

• półki o lekkim nachyleniu
• wysoka sztywność przekroju
• szeroka dostępność wymiarów
• dobre parametry wytrzymałościowe

W budownictwie ceowniki stalowe UPN stosuje się zarówno w konstrukcjach nośnych, jak i pomocniczych.

Najczęstsze błędy przy stosowaniu ceowników

Na budowach można spotkać kilka powtarzających się problemów związanych z niewłaściwym doborem lub montażem profili stalowych.

Zbyt mały przekrój profilu

Najczęściej wynika z chęci ograniczenia masy konstrukcji. W efekcie element zaczyna się wyraźnie uginać już przy niewielkim obciążeniu.

Brak usztywnienia skrętnego

Otwarte przekroje, takie jak ceowniki, są bardziej podatne na skręcanie niż profile zamknięte. Przy dłuższych elementach warto stosować:

• stężenia poprzeczne
• blachy usztywniające
• układy podwójnych profili

Niewłaściwe ustawienie przekroju

Ceownik osiąga największą sztywność, gdy środnik ustawiony jest pionowo, a półki pracują jako elementy przenoszące naprężenia rozciągające i ściskające. Odwrócenie przekroju może znacząco obniżyć jego sztywność.

Błędy w doborze mogą wynikać m.in. z braku specjalistycznej wiedzy. Dlatego to zadanie powinien wykonać doświadczony konstruktor.

Kiedy stosuje się podwójne ceowniki?

W wielu konstrukcjach pojedynczy profil nie zapewnia wystarczającej sztywności. W takich sytuacjach wykonawcy stosują układy złożone z dwóch profili.

Najczęściej spotykane rozwiązania to:

• dwa ceowniki skręcone środnikami
• ceowniki połączone blachami dystansowymi
• układ skrzynkowy tworzony z dwóch profili

Takie rozwiązanie zwiększa moment bezwładności przekroju i pozwala uzyskać większą sztywność bez konieczności stosowania znacznie cięższego elementu.

Jak zamawiać ceowniki do projektu?

Podczas zamawiania materiału do konstrukcji stalowej warto zwrócić uwagę na kilka kwestii praktycznych:

• dostępność długości handlowych (oraz możliwości personalizacji)
• gatunek stali konstrukcyjnej
• sposób zabezpieczenia antykorozyjnego (jeżeli ma znaczenie dla konstrukcji)

Zwykle zamawia się 5-10% zapasu materiału, który uwzględnia straty powstające podczas cięcia i dopasowywania elementów.

Jeżeli przygotowujesz konstrukcję stalową lub potrzebujesz materiału do prac montażowych, sprawdź dostępne ceowniki w sklepie BAT – znajdziesz tam profile walcowane na gorąco oraz ceowniki zimnogięte.

BAT to sprawdzony partner dla wykonawców – z szeroką dostępnością materiałów stalowych, fachowym doradztwem i siecią oddziałów, które ułatwiają sprawną realizację inwestycji.

Jak czytać parametry ceownika?

Dobór profilu nie powinien opierać się wyłącznie na jego wysokości. Przy wyborze elementu konstrukcyjnego warto zwrócić uwagę również na:

• moment bezwładności – wpływa na ugięcie elementu
• masa jednostkową – ważną przy większych konstrukcjach
• grubość środnika i półek – decydującą o wytrzymałości przekroju

W projektach konstrukcyjnych to właśnie moment bezwładności często decyduje o tym, czy dany profil zachowa odpowiednią sztywność przy określonej rozpiętości.

Ceowniki pozostają jednym z najczęściej wykorzystywanych profili w konstrukcjach stalowych. Ich właściwości sprawiają, że dobrze sprawdzają się w elementach nośnych i pomocniczych, pod warunkiem właściwego doboru przekroju.

Jeżeli przygotowujesz konstrukcję stalową lub elementy montażowe, sprawdź dostępne ceowniki w ofercie BAT i dobierz profil dopasowany do rozpiętości oraz obciążenia konstrukcji.
