Jak wygląda dobór chillera w praktyce? ➢ Warunki pracy, efektywność energetyczna i zużycie energii ➢ Sprawdź, jak dobrać moc chłodniczą do instalacji!

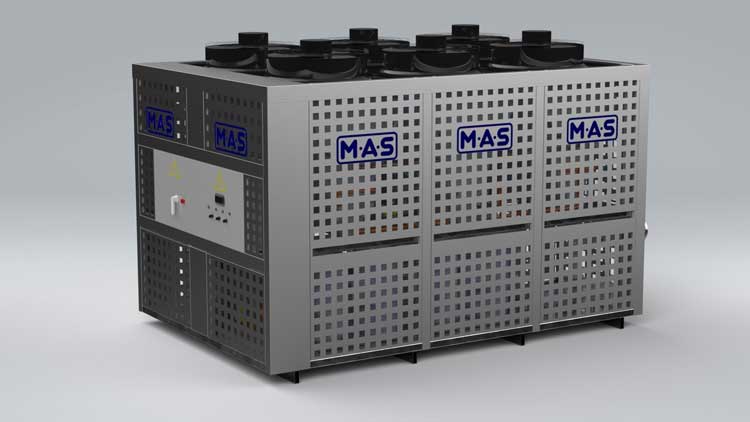

wizualizacja przykładowego projektu agregatu wody lodowej przygotowanego przez M.A.S

Dobór agregatu chłodniczego do instalacji – jaką moc wybrać i czym się kierować?

Dobór agregatu chłodniczego to jedna z najważniejszych decyzji przy projektowaniu instalacji chłodzenia w przemyśle. Od niej zależy nie tylko to, czy system będzie w stanie utrzymać odpowiednią temperaturę, ale też ile energii zużyje, jak często będzie wymagał serwisu i jak długo zachowa niezawodność. W praktyce wciąż spotyka się sytuacje, w których agregat dobiera się „z zapasem”, bez rzetelnej analizy zapotrzebowania i warunków pracy. Efekt? Nadmierne zużycie energii, problemy z automatyką, krótsza żywotność sprężarki i wyższe koszty utrzymania w dłuższej perspektywie.
Z drugiej strony zbyt mała moc chłodnicza prowadzi do przeciążenia układu, braku stabilności temperatury i ryzyka przestojów. Dlatego dobór agregatu chłodniczego powinien zawsze opierać się na konkretnych danych: obciążeniu cieplnym, temperaturze otoczenia, wymaganiach procesu oraz realnym, aktualnym zapotrzebowaniu na chłodzenie.
W tym poradniku wyjaśniamy, jak dobrać agregat chłodniczy (agregat wody lodowej/chiller) do instalacji przemysłowej, na jaką wydajność chłodniczą zwrócić uwagę i jakie parametry mają kluczowe znaczenie dla efektywności energetycznej oraz trwałości całego układu.

Czym są agregaty chłodnicze i chillery przemysłowe?

Agregat chłodniczy/chiller to urządzenie, którego zadaniem jest odbieranie ciepła z chłodzonego medium i odprowadzanie go do otoczenia. Chillery to agregaty przeznaczone do ciągłej, stabilnej pracy przy zmiennym obciążeniu. W przeciwieństwie do klasycznych systemów klimatyzacji, ich celem nie jest komfort ludzi, lecz precyzyjne chłodzenie procesu, produktu lub towaru.
Typowy agregat składa się z kilku kluczowych elementów: sprężarki, parownika, skraplacza oraz układu sterowania. Całość pracuje w zamkniętym obiegu czynnika chłodniczego, w którym zachodzą procesy parowania i skraplania. To właśnie temperatura parowania i temperatura skraplania w dużej mierze wpływają na wydajność, zużycie energii i współczynnik COP (coefficient of performance).
Chillery stosuje się m.in. do chłodzenia maszyn, instalacji technologicznych, wody lodowej, a także do utrzymania określonej temperatury w pomieszczeniach produkcyjnych. Są projektowane z myślą o konkretnych warunkach pracy, często pracują 24/7 i muszą być dostosowane do rzeczywistego obciążenia układu. Dlatego już na etapie doboru agregatu kluczowe jest zrozumienie, jaką rolę ma on pełnić w całej instalacji chłodzenia.

Podstawowe pojęcia, które musisz znać przed doborem agregatu

Zanim przejdziesz do właściwego doboru agregatu chłodniczego, warto uporządkować kilka kluczowych pojęć. Bez ich zrozumienia łatwo o błędy, które później skutkują nadmiernym zużyciem energii albo problemami z utrzymaniem stabilnej temperatury.
Podstawowym parametrem jest znamionowa moc chłodnicza, czyli ilość ciepła, jaką agregat jest w stanie odebrać w jednostce czasu. Często myli się ją z roboczą wydajnością chłodniczą, która odnosi się do realnej pracy urządzenia w konkretnych warunkach. Moc (wydajność) chłodnicza jest zawsze podawana dla określonego punktu pracy. W innych temperaturach parowania i skraplania dostępna moc będzie inna niż katalogowa.
Istotną rolę odgrywa również coefficient of performance (COP), czyli współczynnik określający, ile energii chłodniczej uzyskujemy z jednej jednostki energii elektrycznej. Im wyższy COP, tym lepsza efektywność energetyczna i niższe zużycie energii. W praktyce COP nie jest wartością stałą – zmienia się wraz z temperaturami parowania i skraplania oraz temperaturą otoczenia. Dla agregatów chłodniczych spotyka się COP/EER dla punktu pracy oraz wskaźniki uwzględniające pracę przy częściowym obciążeniu – dlatego zawsze porównuj urządzenia dla tych samych warunków.
Przy doborze agregatu należy też uwzględnić ciepło właściwe (pojemność cieplna) medium oraz jego masę/strumień przepływu. Inne zapotrzebowanie będzie miało chłodzenie wody w instalacji, a inne produkt o dużej bezwładności cieplnej. Kluczowe znaczenie ma również różnica temperatur, jaką układ musi utrzymać, oraz rodzaj czynnika chłodniczego, który wpływa na sprawność, wydajność i zgodność z obowiązującymi regulacjami prawnymi.

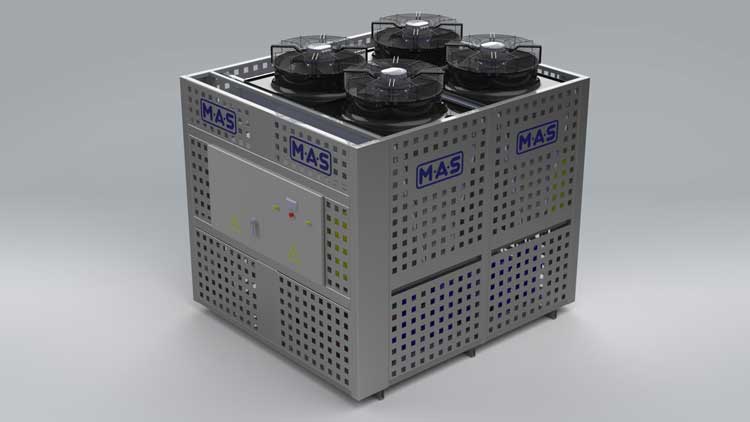

przykładowy projekt agregatu chłodniczego wykonany przez M.A.S. (wizualizacja)

Analiza zapotrzebowania na chłodzenie – punkt wyjścia do doboru mocy

Każdy prawidłowy dobór agregatu chłodniczego powinien zaczynać się od analizy zapotrzebowania na chłodzenie. To właśnie ona określa, jaką moc chłodniczą rzeczywiście musi mieć agregat, aby instalacja pracowała stabilnie i bez nadmiernego zużycia energii.
Pierwszym krokiem jest określenie aktualnego zapotrzebowania oraz obciążenia maksymalnego. W praktyce zapotrzebowanie rzadko jest stałe. Zależy od wielu czynników, takich jak wielkość i objętość pomieszczenia, powierzchnia przegród, przenikanie ciepła z wnętrza oraz temperatura otoczenia. Znaczenie ma również to, czy agregat pracuje wewnątrz, czy na zewnątrz budynku, gdzie warunki pracy zmieniają się wraz z porami roku.
Do obciążenia cieplnego trzeba doliczyć zyski ciepła od maszyn, oświetlenia oraz procesów technologicznych. W przypadku chłodzenia produktu istotna jest jego masa, pojemność cieplna i wymagany czas schłodzenia do odpowiedniej temperatury. Inne zapotrzebowanie będzie miało chłodzenie towaru magazynowanego, a inne proces wymagający szybkiego odbioru dużej ilości ciepła.
W praktyce analiza zapotrzebowania pozwala dobrać agregat dostosowany do rzeczywistych warunków pracy, zamiast przewymiarowanego rozwiązania „na zapas”. To z kolei przekłada się na lepszą efektywność energetyczną, mniejsze zużycie energii i większą niezawodność całej instalacji chłodzenia.

Warunki pracy agregatu – dlaczego mają ogromny wpływ na dobór

Nawet najlepiej policzone zapotrzebowanie na chłodzenie nie wystarczy, jeśli przy doborze agregatu chłodniczego pominie się rzeczywiste warunki pracy. To one w dużej mierze decydują o tym, jaka będzie wydajność, zużycie energii oraz trwałość całego układu.
Jednym z kluczowych czynników jest temperatura otoczenia. Agregat pracujący na zewnątrz budynku musi być dostosowany do wysokich temperatur latem i niskich zimą. Wysoka temperatura otoczenia powoduje wzrost temperatury skraplania, co bezpośrednio zwiększa zużycie energii i obniża sprawność. Z kolei niskie temperatury mogą wymagać dodatkowych rozwiązań, takich jak odpowiednie sterowanie wentylatorami czy zabezpieczenia instalacji wodnej przed zamarzaniem.
Równie ważne są warunki parowania i skraplania. Im niższa temperatura parowania i wyższa temperatura skraplania, tym większe obciążenie sprężarki i większe zużycie energii. Dlatego przy doborze agregatu należy dokładnie określić, jaką temperaturę medium trzeba utrzymać i w jakich warunkach układ będzie pracował przez większość czasu.
W praktyce znaczenie ma także charakter pracy instalacji. Agregaty pracujące w trybie ciągłym, przy zmiennym obciążeniu, powinny być dostosowane do regulacji mocy. Brak uwzględnienia tych zależności często prowadzi do nadmiernego zużycia energii, problemów z automatyką oraz spadku niezawodności w dłuższej perspektywie.

Jak dobrać odpowiednią moc chłodniczą agregatu?

Dobór mocy chłodniczej to jeden z najbardziej newralgicznych etapów projektowania instalacji. W praktyce bardzo często spotyka się dwa skrajne podejścia: przewymiarowanie agregatu „dla bezpieczeństwa” albo dobór zbyt małej mocy w celu obniżenia kosztów inwestycyjnych. Oba rozwiązania prowadzą do problemów eksploatacyjnych.
Zbyt duża moc chłodnicza powoduje częste załączanie i wyłączanie sprężarki, co zwiększa zużycie energii i skraca żywotność urządzeń. Agregat nie pracuje wtedy w optymalnym punkcie, a sprawność układu spada. W efekcie rosną koszty utrzymania, a deklarowana efektywność energetyczna pozostaje tylko wartością katalogową.
Z kolei agregat o zbyt małej mocy nie jest w stanie pokryć rzeczywistego obciążenia cieplnego. Instalacja może nie utrzymać odpowiedniej temperatury, agregat pracuje bez przerwy na wysokim obciążeniu, rośnie ryzyko awarii oraz koszty eksploatacyjne (często także całkowite zużycie energii w skali doby/tygodnia, bo układ pracuje dłużej).
W praktyce najlepszym rozwiązaniem jest dobór agregatu chłodniczego możliwie blisko rzeczywistego zapotrzebowania, z rozsądnym zapasem mocy. Coraz częściej stosuje się agregaty z regulacją wydajności, które dopasowują swoją pracę do aktualnego zapotrzebowania układu. Takie rozwiązanie zwiększa sprawność, ogranicza nadmierne zużycie energii i zapewnia stabilną pracę instalacji w dłuższej perspektywie.

Efektywność energetyczna i zużycie energii – na co zwrócić uwagę

Efektywność energetyczna agregatu chłodniczego to jeden z kluczowych czynników, który bezpośrednio wpływa na koszty eksploatacji instalacji. W praktyce różnice w zużyciu energii pomiędzy dobrze i źle dobranym agregatem mogą być znaczące, zwłaszcza przy pracy ciągłej lub w systemach o dużym obciążeniu.
Podstawowym wskaźnikiem jest coefficient of performance (COP), który określa stosunek mocy chłodniczej do poboru energii elektrycznej. Im wyższy współczynnik COP, tym lepsza sprawność układu. Trzeba jednak pamiętać, że COP podawany przez producenta odnosi się do określonych parametrów pracy. W rzeczywistych warunkach jego wartość zależy od temperatury parowania, temperatury skraplania oraz temperatury otoczenia.
Duży wpływ na zużycie energii ma również sposób sterowania agregatem. Układy wyposażone w zaawansowaną automatykę potrafią dostosować wydajność do aktualnego zapotrzebowania, ograniczając pracę sprężarki przy częściowym obciążeniu. W praktyce oznacza to mniejsze zużycie energii, mniej cykli załączania i większą trwałość całego układu.
Warto też zwrócić uwagę na rozwiązania konstrukcyjne, które obniżają temperaturę skraplania, takie jak odpowiednio dobrane wymienniki ciepła czy właściwe usytuowanie agregatu na zewnątrz budynku. Każde obniżenie temperatury skraplania przekłada się na realne oszczędności energii w dłuższej perspektywie.

Regulacje prawne i wybór czynnika chłodniczego

Wybór czynnika chłodniczego nie jest dziś wyłącznie kwestią techniczną. Coraz większe znaczenie mają regulacje prawne, które ograniczają stosowanie niektórych czynników ze względu na ich wpływ na środowisko. Przy doborze agregatu chłodniczego trzeba więc uwzględnić zarówno aktualne wymagania, jak i możliwe zmiany przepisów w przyszłości.
Rodzaj czynnika chłodniczego wpływa na parametry pracy całego układu, w tym na wydajność, sprawność oraz zakres temperatur parowania i skraplania. Niektóre czynniki lepiej sprawdzają się przy niskich temperaturach, inne przy instalacjach pracujących w wyższych zakresach. Wybór niewłaściwego czynnika może prowadzić do spadku efektywności energetycznej lub problemów z niezawodnością.
Istotne jest także uwzględnienie aspektów serwisowych i bezpieczeństwa. Część nowoczesnych czynników ma określone wymagania dotyczące instalacji, wentylacji czy automatyki zabezpieczającej. Dlatego dobór czynnika chłodniczego powinien być zawsze powiązany z analizą warunków pracy agregatu oraz wymagań całej instalacji chłodzenia, a nie traktowany jako decyzja drugorzędna.

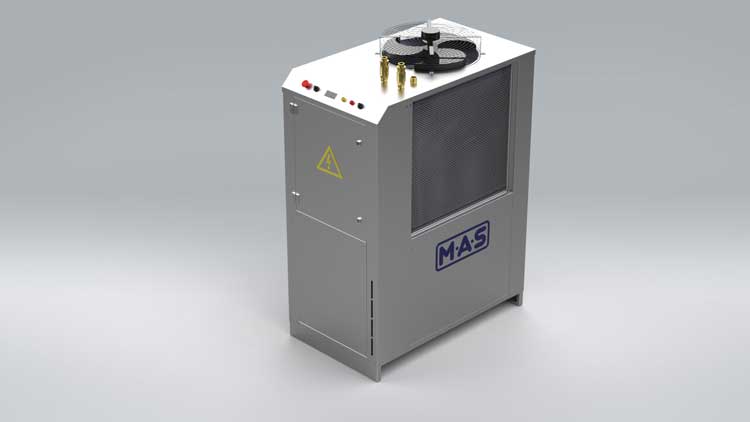

kompaktowy chiller – wizualizacja projektu M.A.S.

Najczęstsze błędy przy doborze agregatów chłodniczych

Jednym z najczęściej popełnianych błędów jest pomijanie rzetelnej analizy zapotrzebowania na chłodzenie. Zdarza się, że agregat dobiera się na podstawie orientacyjnych danych lub doświadczeń z innych instalacji, które często pracują w zupełnie innych warunkach. Takie podejście prowadzi do niedopasowania mocy i problemów już na etapie uruchomienia.
Kolejnym błędem jest dobór agregatu chłodniczego wyłącznie na podstawie mocy katalogowej, bez uwzględnienia temperatury otoczenia oraz rzeczywistych warunków parowania i skraplania. W efekcie wydajność urządzenia w praktyce okazuje się znacznie niższa, niż zakładano. Często pomija się również wpływ automatyki i sterowania, które mają kluczowe znaczenie przy zmiennym obciążeniu instalacji.
Wielu inwestorów nie bierze pod uwagę zużycia energii w całym okresie eksploatacji. Skupienie się wyłącznie na koszcie zakupu prowadzi do wyboru rozwiązania o niższej sprawności, co oznacza wyższe koszty utrzymania w dłuższej perspektywie. Zdarza się też niedoszacowanie warunków pracy, takich jak instalacja agregatu na zewnątrz budynku, co wpływa na niezawodność i trwałość układu. Zwróć uwagę, że większość tych błędów można wyeliminować już na etapie projektu.

Checklista doboru agregatu chłodniczego – na co zwrócić uwagę przed podjęciem decyzji
1. Temperatury medium na parowniku
☐ Określ temperaturę zasilania i powrotu (LWT/RWT)
☐ Sprawdź zakładane ΔT i czy jest realne dla danego procesu
☐ Zwróć uwagę, jak zmiana ΔT wpływa na wymaganą moc chłodniczą i przepływ
☐ Upewnij się, że temperatury są spójne z temperaturą parowania agregatu
2. Wymagany przepływ i spadek ciśnienia na parowniku
☐ Oblicz wymagany przepływ dla zadanej mocy i ΔT
☐ Sprawdź dopuszczalny spadek ciśnienia na parowniku
☐ Zweryfikuj, czy dobrana pompa zapewni wymagany przepływ
☐ Zwróć uwagę, aby nie „zadusić” wymiennika zbyt małym przepływem
3. Minimalny przepływ i minimalna moc agregatu
☐ Sprawdź minimalny przepływ wymagany przez producenta agregatu
☐ Zweryfikuj minimalną moc chłodniczą przy modulacji sprężarki
☐ Oceń stabilność pracy przy częściowym obciążeniu
☐ Upewnij się, że układ nie będzie taktował przy niskim zapotrzebowaniu
4. Pojemność układu i bufor wody lodowej
☐ Oblicz całkowitą pojemność cieplną instalacji
☐ Oceń, czy objętość wody w układzie jest wystarczająca
☐ Rozważ zastosowanie bufora wody lodowej przy dynamicznych obciążeniach
☐ Zwróć uwagę, że bufor zwiększa stabilność i chroni sprężarki
5. Ryzyko zamarzania medium
☐ Oceń ryzyko zamarzania, szczególnie przy instalacji na zewnątrz budynku
☐ Zdecyduj, czy niezbędny jest glikol i w jakim stężeniu
☐ Sprawdź wpływ glikolu na wydajność i spadek ciśnienia
☐ Uwzględnij grzałki, automatykę zabezpieczającą i zawory antyzamarzaniowe
6. Rodzaj skraplacza i wpływ temperatury otoczenia
☐ Określ, czy skraplacz ma być powietrzny, wodny czy adiabatyczny
☐ Zwróć uwagę, jak temperatura otoczenia wpływa na temperaturę skraplania
☐ Oceń dostęp do wody, hałas, miejsce montażu i koszty eksploatacji
☐ Sprawdź, jak wybrany typ skraplacza wpływa na zużycie energii
7. Redundancja i bezpieczeństwo procesu
☐ Oceń, czy proces wymaga redundancji (N+1)
☐ Zastanów się nad konsekwencjami postoju instalacji
☐ Sprawdź możliwość pracy awaryjnej lub serwisowej bez zatrzymania chłodzenia
☐ Uwzględnij redundancję już na etapie projektu, nie po awarii

Podsumowanie – jak podejść do doboru agregatu chłodniczego w praktyce
Dobór agregatu chłodniczego to proces, który wymaga uwzględnienia wielu zależności technicznych i eksploatacyjnych. Kluczowe znaczenie ma analiza rzeczywistego zapotrzebowania na chłodzenie, warunków pracy oraz wymagań dotyczących temperatury i ciągłości działania instalacji. Dopiero na tej podstawie można dobrać odpowiednią moc chłodniczą i parametry agregatu.
W praktyce dobrze dobrany agregat to rozwiązanie dostosowane do konkretnego układu, a nie uniwerszny model „na zapas”. Taki dobór przekłada się na wyższą efektywność energetyczną, niższe zużycie energii i większą niezawodność całej instalacji. Ma to szczególne znaczenie w systemach pracujących przez wiele lat, gdzie koszty eksploatacji często przewyższają koszt inwestycji.
Jeśli instalacja ma pracować stabilnie i bezproblemowo w dłuższej perspektywie, warto podejść do doboru agregatu chłodniczego kompleksowo lub skorzystać z doświadczenia specjalistów. Dobrze zaprojektowany i właściwie dobrany agregat to nie tylko sprawne chłodzenie, ale też realne oszczędności i bezpieczeństwo pracy całego systemu.
