Dobór właściwego rozdzielacza do instalacji ogrzewania podłogowego to istotny element projektowania całej instalacji. Należy uwzględnić nie tylko jego cechy techniczne, ale również dostosowanie do konkretnych warunków pracy. Rozdzielacz odpowiada za efektywne rozprowadzenie medium grzewczego do poszczególnych obiegów, co przekłada się na zrównoważone działanie instalacji, łatwość regulacji oraz prostotę w obsłudze i konserwacji. W niniejszym materiale przybliżamy model z serii 671 – nowoczesne rozwiązanie, które spełnia oczekiwania zarówno instalatorów, jak i projektantów instalacji grzewczych.

Jaką rolę pełni rozdzielacz w ogrzewaniu podłogowym?

Rozdzielacze stosowane w instalacjach ogrzewania podłogowego pełnią kluczową rolę nie tylko w rozprowadzaniu ciepła, ale również w instalacjach chłodzenia. Ich zadaniem jest precyzyjne sterowanie przepływem medium w każdej pętli grzewczej lub chłodzącej, co umożliwia efektywne zarządzanie całą instalacją. Typowy rozdzielacz składa się z dwóch głównych belek: zasilającej i powrotnej. W pierwszej z nich często znajdują się zawory równoważące oraz wbudowane przepływomierze, które pozwalają monitorować i dostosowywać przepływ w poszczególnych obiegach. Belka powrotna natomiast wyposażona jest w zawory odcinające, które umożliwiają podłączenie siłowników termoelektrycznych, odpowiadających za automatyczną regulację pracy instalacji.

Dodatkowo, końcówki rozdzielacza zawierają odpowietrzniki automatyczne, zawory do napełniania i opróżniania instalacji oraz kulowe zawory odcinające. Całości dopełniają nowoczesne wyświetlacze LCD z cyfrowymi termometrami, umieszczone na obu belkach – dzięki nim możliwe jest bieżące monitorowanie temperatury czynnika grzewczego lub chłodzącego.

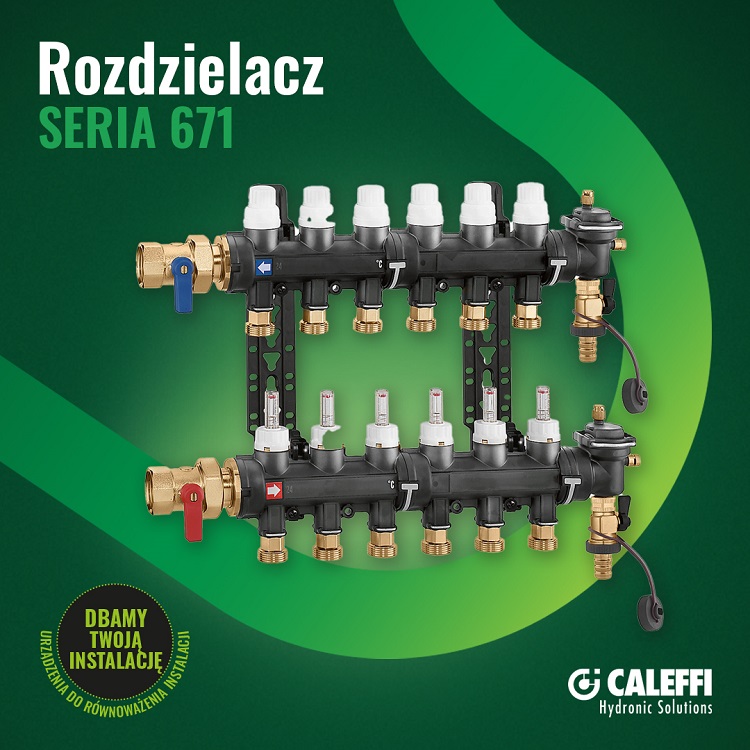

Anatomia rozdzielacza: jak skonstruowany jest rozdzielacz do ogrzewania podłogowego z serii 671?

Wykonany z kompozytu

Nowoczesne instalacje ogrzewania i chłodzenia wymagają komponentów, które łączą trwałość z odpornością na trudne warunki pracy. Jednym z takich elementów jest rozdzielacz wykonany z zaawansowanego technopolimeru – materiału konstrukcyjnego opracowanego z myślą o instalacjach HVAC.

Tworzywo to charakteryzuje się znakomitą wytrzymałością mechaniczną, dzięki czemu komponent zachowuje swoją formę i niezawodne działanie nawet przy długotrwałym obciążeniu. Niewielka chłonność wilgoci oraz ograniczone ryzyko mikropęknięć sprawiają, że technopolimer doskonale radzi sobie w środowisku o zmiennych temperaturach i poziomach wilgotności. Co więcej, materiał jest odporny na deformacje cieplne i w pełni kompatybilny z roztworami glikolu oraz innymi substancjami chemicznymi wykorzystywanymi w instalacjach grzewczych i chłodzących. W efekcie rozdzielacze wykonane z technopolimeru stanowią solidną alternatywę dla tradycyjnych rozwiązań z mosiądzu.

Sekcja powrotna rozdzielacza

Część powrotna rozdzielacza została zaprojektowana z naciskiem na funkcjonalność i wygodę użytkowania. Zintegrowane zawory odcinające umożliwiają indywidualne sterowanie każdym z obiegów – od precyzyjnej regulacji przepływu aż po jego całkowite odcięcie. Zastosowany stalowy trzpień oraz podwójne uszczelnienie typu O-Ring pozwalają zminimalizować straty ciśnienia i ograniczyć hałas podczas przepływu medium. Konstrukcja zaworów jest także kompatybilna z siłownikami termoelektrycznymi, co umożliwia pełną automatyzację pracy instalacji i jej integrację z inteligentnym sterowaniem.

Sekcja zasilająca rozdzielacza

Zasilająca część rozdzielacza została wyposażona w zawory równoważące, które posiadają wbudowane przepływomierze. Umożliwiają one dokładną regulację natężenia przepływu w zakresie od 1 do 4 l/min. Stożkowy element regulacyjny umożliwia płynną i precyzyjną kalibrację każdego obiegu, a przejrzysta skala ułatwia szybki odczyt wartości – bez potrzeby stosowania dodatkowych narzędzi. Dla zwiększenia stabilności ustawień możliwe jest mechaniczne zablokowanie pozycji zaworu za pomocą nakrętki zabezpieczającej. W razie potrzeby każdy z obiegów można również całkowicie zamknąć.

W czym tkwi innowacyjność rozdzielacza do ogrzewania podłogowego z serii 671?

Modułowy sposób budowy

Nowoczesna budowa rozdzielacza opiera się na systemie modułowym, co umożliwia szybkie i bezproblemowe łączenie poszczególnych sekcji przy pomocy gwintowanych złączek wyposażonych w uszczelki typu O-Ring. Całość konstrukcji stabilizują specjalne uchwyty zaprojektowane tak, by zapobiegać przypadkowemu rozszczelnieniu połączeń. Dzięki takiemu rozwiązaniu instalacja staje się prostsza i nie wymaga stosowania dodatkowych materiałów uszczelniających.

Możliwość kontroli dzięki cyfrowym termometrom

Na końcach belek rozdzielacza zamontowano czytelne wyświetlacze LCD, które pokazują temperaturę czynnika grzewczego w zakresie od 24 do 48 °C. Zielone podświetlenie sprawia, że wartości są widoczne nawet w ciemniejszych pomieszczeniach, takich jak kotłownie. Precyzyjna kalibracja termometrów pozwala na bieżące monitorowanie pracy instalacji i szybką reakcję w przypadku ewentualnych odchyleń.

Zakończenia rozdzielacza

Zakończenia rozdzielacza wyposażone są w zestaw funkcjonalnych elementów, które ułatwiają obsługę systemu. Wśród nich znajduje się automatyczny odpowietrznik z higroskopijną osłoną chroniącą przed wyciekiem, króciec do ręcznego odpowietrzania, a także zawór do napełniania oraz opróżniania instalacji. Elastyczny wkład wewnątrz odpowietrznika wykonano z trwałego tworzywa sztucznego, co umożliwia jego łatwe i szybkie wyjęcie – np. w trakcie konserwacji. Przemyślana konstrukcja każdego z tych elementów przekłada się na sprawniejszą pracę całego układu grzewczego.
