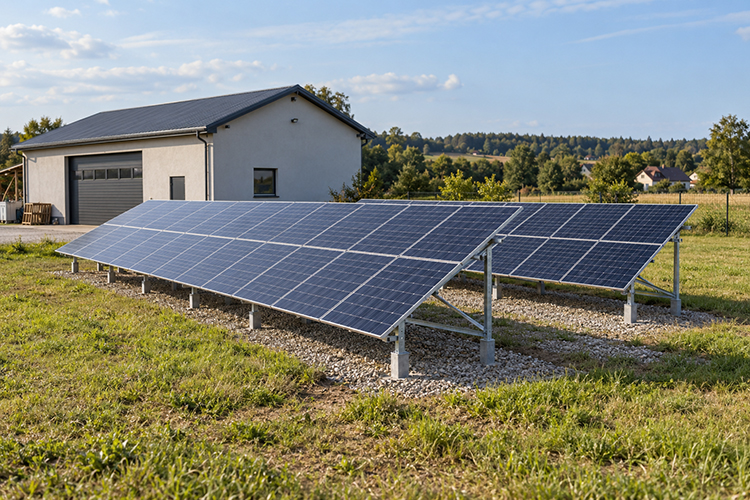

Źródło: OpenAI ImageGen — grafika wygenerowana na potrzeby artykułu

---

Panele fotowoltaiczne szeregowo czy równolegle? Proste wyjaśnienie na przykładach

Łączenie paneli szeregowo zwiększa napięcie, a łączenie równoległe zwiększa prąd. Cztery identyczne moduły mogą więc tworzyć układy o tej samej mocy znamionowej, ale zupełnie innych parametrach elektrycznych. O wyborze decydują wymagania falownika lub regulatora, liczba paneli i warunki ich pracy. Nie ma jednego połączenia najlepszego dla każdej instalacji.

Panele fotowoltaiczne szeregowo czy równolegle — podstawowa różnica

W połączeniu szeregowym moduły tworzą jeden łańcuch, nazywany stringiem. Napięcia poszczególnych paneli sumują się, natomiast przez cały łańcuch płynie ten sam prąd. W połączeniu równoległym gałęzie pracują przy wspólnym napięciu, a ich prądy sumują się na wyjściu. Są to dwie różne metody osiągnięcia parametrów potrzebnych urządzeniu odbierającemu energię.

Najłatwiej zobaczyć różnicę na identycznych panelach pracujących w takich samych warunkach. Przyjmijmy moduł o napięciu w punkcie maksymalnej mocy Vmp = 40 V i prądzie Imp = 12,5 A. Iloczyn 40 × 12,5 daje 500 W. To umowny przykład obliczeniowy, nie karta konkretnego produktu ani obietnica stałej produkcji.

Połączenie szeregowe: wyższe napięcie przy tym samym prądzie

Dwa takie moduły połączone szeregowo dają w uproszczonym przykładzie 80 V i 12,5 A, czyli 1000 W. Dla czterech otrzymujemy 160 V i 12,5 A, czyli 2000 W. Dokładając kolejne identyczne moduły w szeregu, zwiększamy napięcie łańcucha. Nie mnożymy jednocześnie jego prądu przez liczbę paneli.

To ważne, ponieważ falownik lub regulator ma określony zakres napięcia pracy. Za krótki łańcuch może nie zapewnić odpowiedniego napięcia, a zbyt długi przekroczyć dopuszczalną granicę. Zapis „cztery panele po 500 W” mówi o mocy 2 kWp, lecz nie dowodzi, że układ będzie pasował do dowolnego urządzenia o mocy 2 kW.

Połączenie równoległe: większy prąd przy wspólnym napięciu

Dwa identyczne moduły w połączeniu równoległym dają w tym samym przykładzie 40 V i 25 A, czyli 1000 W. Cztery moduły to 40 V i 50 A, czyli 2000 W. Moc pozostaje sumą mocy paneli, ale jej uzyskanie wymaga przepływu większego prądu przy niższym napięciu.

Większy prąd oznacza inne wymagania dla wejścia urządzenia, przewodów i osprzętu. Nie wystarczy sprawdzić, że suma watów mieści się w mocy falownika. Projekt musi uwzględniać dopuszczalne prądy, parametry połączeń oraz zabezpieczenia wymagane dla wybranej konfiguracji.

Cztery panele, trzy konfiguracje — tabela porównawcza

Przykład dla czterech identycznych modułów po 500 W

Układ	Napięcie pracy	Prąd pracy	Łączna moc
4 moduły szeregowo	160 V	12,5 A	2000 W
4 moduły równolegle	40 V	50 A	2000 W
2 równoległe łańcuchy po 2 moduły	80 V	25 A	2000 W

Ostatni wariant jest połączeniem szeregowo-równoległym: najpierw dwa moduły tworzą łańcuch, a następnie dwa takie łańcuchy pracują równolegle. Obliczenia zakładają jednakowe moduły, jednakowe oświetlenie i temperaturę oraz pomijają straty. Pokazują zależności elektryczne; nie są gotowym projektem do podłączenia paneli.

Dwa łańcuchy podłączone do dwóch niezależnych trackerów MPPT falownika nie są tym samym co dwa łańcuchy połączone równolegle na wspólnym wejściu. W pierwszym przypadku urządzenie może oddzielnie dobierać punkt pracy każdego pola. Dlatego liczba gniazd na obudowie i liczba niezależnych MPPT wymagają sprawdzenia w dokumentacji.

Vmp i Imp do obliczeń pracy, Voc i Isc do sprawdzenia ograniczeń

W tabeli użyliśmy napięcia Vmp i prądu Imp, czyli wartości w punkcie maksymalnej mocy. Karta panelu zawiera także napięcie obwodu otwartego Voc i prąd zwarciowy Isc. Nie należy traktować ich jako zamienników: Voc nie jest napięciem, przy którym panel oddaje znamionową moc.

Przy kontroli maksymalnego napięcia wejściowego trzeba uwzględnić Voc całego łańcucha oraz jego zmianę przy niskiej temperaturze. Przykładowe 160 V z tabeli nie wystarcza więc do oceny dopuszczalnej długości stringu. Po stronie prądu sprawdza się wymagania producenta dotyczące zarówno prądu roboczego, jak i zwarciowego.

Czy równoległe połączenie zawsze lepiej radzi sobie z cieniem?

Nie warto wyciągać takiego wniosku z samej nazwy połączenia. Zacienienie zmienia charakterystykę modułu, a wynik zależy też od jego budowy, diod obejściowych oraz działania MPPT. Układ szeregowy nie oznacza automatycznie, że cień na jednym panelu wyłączy wszystkie pozostałe.

Połączenie równoległe również nie usuwa zacienienia. Dla porównania dwóch projektów trzeba znać rozkład cienia w ciągu dnia, podział paneli na pola i sposób podłączenia do urządzenia. Zmiana topologii bez tych informacji nie gwarantuje większej produkcji energii.

Co ustalić przed zakupem paneli?

Zanotuj dokładny model modułu oraz jego Vmp, Imp, Voc i Isc. Takie dane można porównywać również przy wyborze paneli w sklepie Hurtownia DB Energy. Następnie zestaw je z dokumentacją falownika albo regulatora. Dwie oferty z tą samą sumą watów mogą wymagać innej liczby modułów w łańcuchu.

Poproś projektanta o wskazanie liczby paneli w każdym stringu, przypisanie do MPPT oraz potwierdzenie granic napięcia i prądu. Połączenie szeregowe, równoległe lub mieszane powinno wynikać z tych obliczeń. Schemat służy do zrozumienia projektu; zmian w działającej instalacji i rozłączania obciążonych złączy DC nie wykonuje się na próbę.
