Nóż oscylacyjny to narzędzie tnące, które zamiast obracać się jak frez, wykonuje szybkie ruchy wahadłowe w pionie, dzięki czemu przecina miękkie i włókniste materiały bez ich rozrywania czy topienia. Sprawdza się tam, gdzie klasyczne frezowanie generuje zbyt dużo ciepła albo zostawia strzępiące się krawędzie - przy tekstyliach, piankach, kartonie czy cienkich tworzywach. W tym artykule wyjaśniamy, jak działa taki nóż, do jakich materiałów się nadaje i kiedy warto go wybrać zamiast freza CNC. Pokazujemy też, na co zwrócić uwagę przy doborze ostrza i parametrów pracy.
Najważniejsze informacje
- Nóż oscylacyjny tnie materiał ruchem wahadłowym ostrza, zwykle z amplitudą 2-4 mm i częstotliwością sięgającą kilku tysięcy cykli na minutę.
- Najlepiej sprawdza się przy cięciu tekstyliów, pianek, kartonu, filcu, skóry oraz cienkich tworzyw sztucznych do około 25 mm grubości.
- W przeciwieństwie do freza nie usuwa materiału w postaci wióra, więc nie generuje pyłu ani nadmiernego ciepła przy cięciu.
- Głowica oscylacyjna montuje się na maszynie CNC jako dodatkowy moduł, niezależnie od wrzeciona frezującego.
- Do projektowania ścieżek cięcia wystarczy standardowe oprogramowanie CAM z obsługą narzędzi tnących, bez specjalnych dodatków.
- Koszt samego modułu noża oscylacyjnego do CNC zaczyna się zwykle od kilkuset złotych za ostrze, a moduł napędowy to wydatek rzędu kilku tysięcy złotych.
Źródło: Fot. wygenerowane przy użyciu Canva AI
Co to jest nóż oscylacyjny i jak działa?

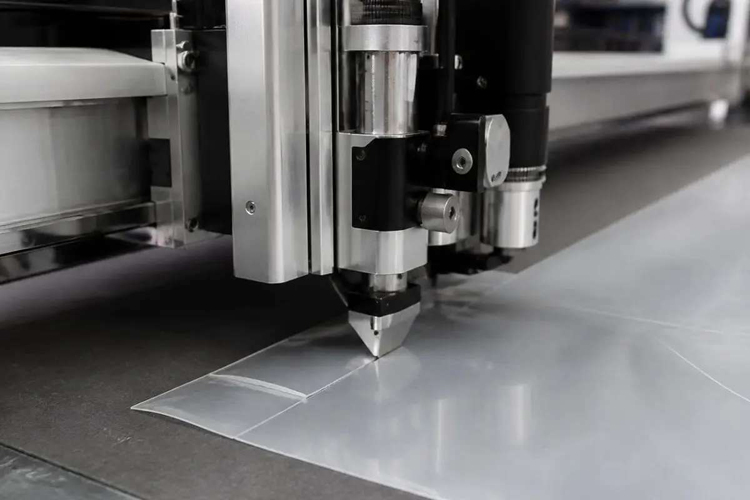

Nóż oscylacyjny to narzędzie tnące montowane na maszynie CNC, które przecina materiał ruchem wahadłowym ostrza zamiast rotacją jak frez. Głowica napędza cienkie, ostre ostrze w górę i w dół z dużą częstotliwością, a sama maszyna prowadzi je po zaprogramowanej ścieżce w płaszczyźnie X i Y. Taki ruch pozwala przecinać materiał niemal bez oporu, ponieważ ostrze działa jak wielokrotne, bardzo szybkie cięcie nożem ręcznym. Dzięki temu krawędź pozostaje czysta, bez przypaleń i strzępienia, które mogłyby powstać przy próbie frezowania miękkich włókien.
W praktyce moduł oscylacyjny to osobna głowica montowana obok wrzeciona frezującego lub w jego miejscu, w zależności od konstrukcji maszyny. Amplituda ruchu ostrza wynosi najczęściej od 2 do 4 mm, a częstotliwość oscylacji sięga kilku tysięcy cykli na minutę - to pozwala na płynne prowadzenie narzędzia nawet po skomplikowanych, zakrzywionych konturach.
Definicja: amplituda oscylacji to odległość, jaką pokonuje ostrze w jednym cyklu ruchu w górę i w dół. Im większa amplituda, tym głębiej i szybciej nóż może wchodzić w materiał przy jednym przejściu, ale zbyt duża wartość przy delikatnych tkaninach może prowadzić do przesuwania warstw materiału podczas cięcia.
Źródło: Fot. wygenerowane przy użyciu Canva AI
Jakie materiały można ciąć nożem oscylacyjnym?

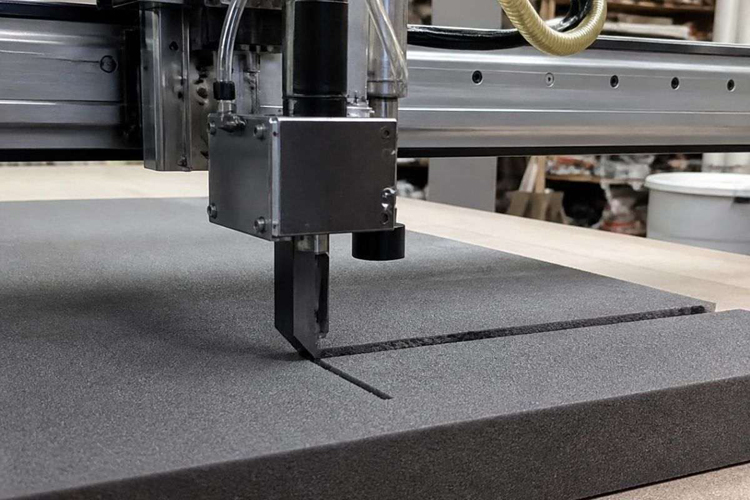

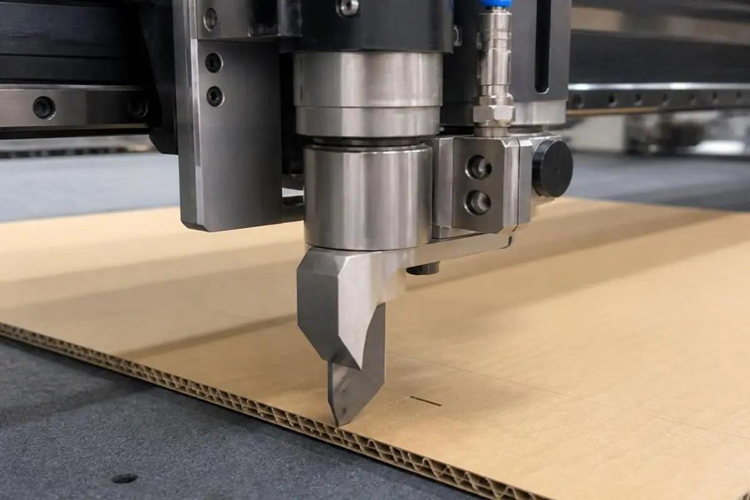

Nóż oscylacyjny najlepiej sprawdza się przy materiałach miękkich, włóknistych i elastycznych, które frez CNC tnie z trudem lub w ogóle. Do tej grupy należą tekstylia (bawełna, len, materiały techniczne), filc, skóra naturalna i ekologiczna, pianki poliuretanowe i EVA, karton, tektura falista oraz cienkie folie i tworzywa do około 20-25 mm grubości. Producenci opakowań, tapicerki samochodowej, uszczelek piankowych czy elementów wystawienniczych korzystają z tego narzędzia właśnie dlatego, że frez przy takich materiałach albo je rozrywa, albo topi ich krawędzie.
Dobór ostrza zależy od grubości i struktury materiału. Cienkie tkaniny wymagają krótkiego, ostrego ostrza prostego, a grubsze pianki lub kilka warstw kartonu lepiej przecina ostrze zaokrąglone lub half-moon, które zagłębia się głębiej przy tym samym ruchu wahadłowym. Producenci maszyn podają zwykle maksymalną grubość cięcia dla danego modelu głowicy, dlatego warto sprawdzić ją przed zakupem, jeśli planowane materiały są grubsze niż 15 mm.
Źródło: Fot. wygenerowane przy użyciu Canva AI
Nóż oscylacyjny czy frez CNC - które narzędzie wybrać?

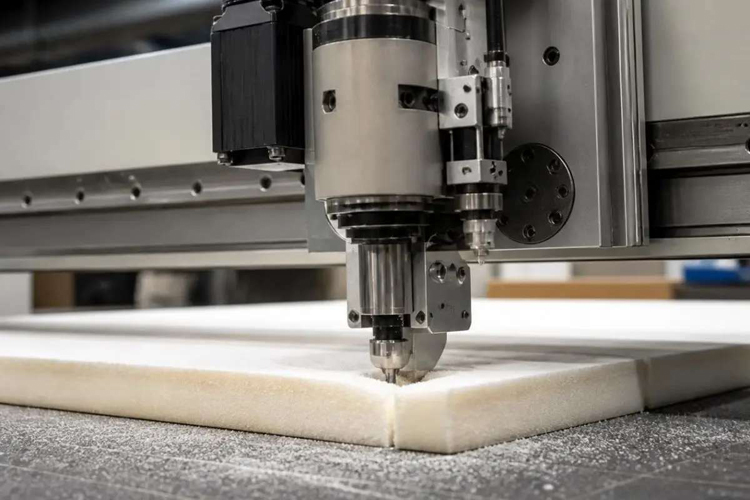

Wybór między nożem oscylacyjnym a frezem CNC zależy przede wszystkim od rodzaju obrabianego materiału i wymaganej jakości krawędzi. Frez sprawdza się przy drewnie, płytach drewnopochodnych, tworzywach sztucznych typu PLEXI czy PVC oraz metalach miękkich, gdzie usunięcie materiału w postaci wióra jest pożądane i pozwala uzyskać precyzyjną, gładką powierzchnię. Nóż oscylacyjny wygrywa tam, gdzie materiał jest zbyt miękki lub włóknisty, by frezowanie dało czystą krawędź bez przypaleń czy strzępienia.
Wiele zakładów produkcyjnych, które obrabiają zarówno tworzywa sztuczne, jak i miękkie materiały, decyduje się na maszynę CNC wyposażoną w oba typy narzędzi - frez do precyzyjnego wykańczania krawędzi plexi czy PVC oraz moduł oscylacyjny do cięcia pianek i tekstyliów. Szeroką ofertę noży oscylacyjnych - jednokierunkowych, dwukierunkowych i noży tnących płaskich z węglika spiekanego - znajdziesz na https://frezy24.pl/kategoria-produktu/noze-oscylacyjne-tnace/, obok frezów wykańczających do tworzyw sztucznych, co ułatwia skompletowanie narzędzi do maszyny obsługującej różne materiały w jednym zakładzie.
Przy obróbce plexi czy akrylu frez jednoostrzowy z polerowanym rowkiem wiórowym daje efekt zbliżony do polerowanej krawędzi bez dodatkowej obróbki wykończeniowej. Nóż oscylacyjny do takich sztywnych i kruchych tworzyw się nie nadaje, ponieważ materiał pęka zamiast się przecinać.
Jakie rodzaje ostrzy oscylacyjnych warto znać?
Ostrza do noży oscylacyjnych różnią się kształtem, długością i kątem szlifu, co przekłada się na materiały, do których są dedykowane. Najczęściej spotykane typy to:
- Ostrze proste (straight blade) - do cienkich, jednorodnych materiałów jak folia, papier, cienki karton.
- Ostrze zaokrąglone (half-moon blade) - do grubszych i wielowarstwowych materiałów, na przykład kilku warstw tkaniny lub kartonu naraz.
- Ostrze kątowe (angled blade) - do precyzyjnego cięcia skóry i materiałów o zmiennej grubości, gdzie liczy się kontrola głębokości.
- Ostrze ząbkowane - do materiałów włóknistych o dużej gęstości, takich jak niektóre pianki techniczne czy materiały kompozytowe.
Żywotność ostrza zależy od twardości materiału i intensywności pracy maszyny. Przy ciągłej produkcji na kilka zmian ostrza wymienia się zwykle po kilkudziesięciu do kilkuset godzinach pracy, w zależności od tego, czy tnie się materiały ścierne, jak tektura falista, czy delikatne tkaniny.
Jak dobrać parametry pracy noża oscylacyjnego?
Parametry pracy noża oscylacyjnego dobiera się na podstawie grubości materiału, liczby warstw i wymaganej prędkości produkcji, testując ustawienia na próbce przed uruchomieniem pełnej serii. Poniższa checklista pomaga uporządkować najważniejsze kroki przy pierwszym uruchomieniu:
- Zmierz dokładną grubość materiału i sprawdź, czy mieści się w zakresie cięcia głowicy oscylacyjnej.
- Dobierz typ ostrza do struktury materiału - proste do cienkich, zaokrąglone do grubszych i wielowarstwowych.
- Ustaw głębokość cięcia z niewielkim marginesem ponad grubość materiału, aby ostrze przecinało całą warstwę bez nadmiernego wchodzenia w podkład.
- Przetestuj prędkość posuwu na próbce - zbyt wysoka prowadzi do przesuwania materiału, zbyt niska do jego przegrzewania w miejscu cięcia.
- Sprawdź mocowanie materiału na stole, ponieważ nóż oscylacyjny przy niestabilnym podłożu może przesuwać cienkie tkaniny podczas pracy.
Dobre przygotowanie tych parametrów pozwala uniknąć najczęstszego problemu przy pracy z nożem oscylacyjnym, czyli przesuwania się materiału pod ostrzem przy zbyt dużej prędkości posuwu.
FAQ
Czy nóż oscylacyjny da się zamontować na każdej frezarce CNC?
Nie każda maszyna ma gotowe mocowanie pod głowicę oscylacyjną - zależy to od konstrukcji wrzeciennika i dostępnego miejsca na dodatkowy moduł. Przed zakupem warto sprawdzić u producenta maszyny lub dostawcy narzędzi, czy dany model głowicy pasuje do konkretnej frezarki.
Czy do noża oscylacyjnego potrzebne jest specjalne oprogramowanie CAM?
Standardowe oprogramowanie CAM obsługujące narzędzia tnące w większości przypadków wystarczy, ponieważ ścieżka cięcia programowana jest podobnie jak dla freza. Różnica dotyczy głównie ustawień głębokości i prędkości, które trzeba dostosować do specyfiki cięcia oscylacyjnego.
Ile kosztuje nóż oscylacyjny do CNC?
Samo ostrze wymienne kosztuje zwykle od kilkudziesięciu do kilkuset złotych, w zależności od typu i producenta. Cały moduł napędowy głowicy oscylacyjnej to wydatek rzędu kilku tysięcy złotych, co zależy od maksymalnej częstotliwości oscylacji i kompatybilności z konkretną maszyną.
Czy nożem oscylacyjnym można ciąć materiały o zmiennej grubości?
Tak, pod warunkiem zastosowania ostrza kątowego z funkcją automatycznej kontroli głębokości, która dostosowuje zagłębienie ostrza do lokalnej grubości materiału podczas cięcia. Bez takiej funkcji przy materiałach o nierównej grubości może dochodzić do niepełnego przecięcia w grubszych miejscach.
